[使用方法]

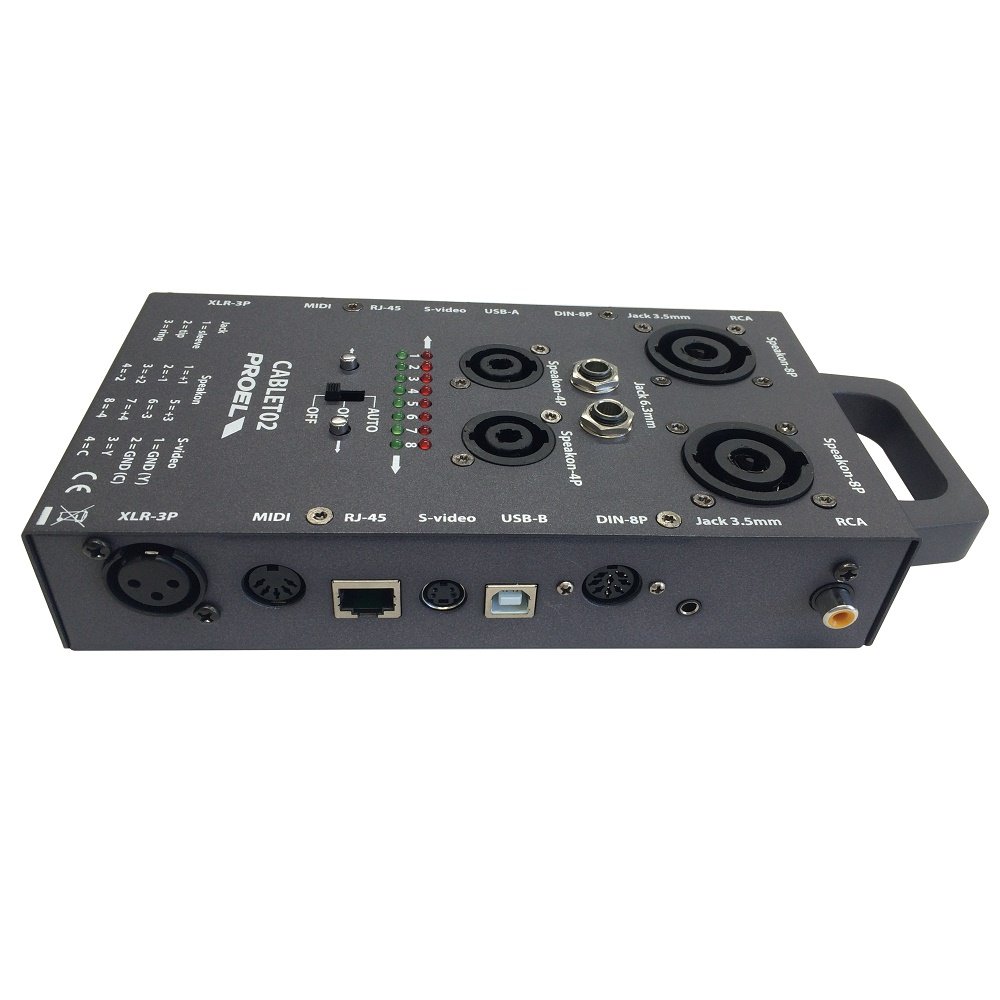

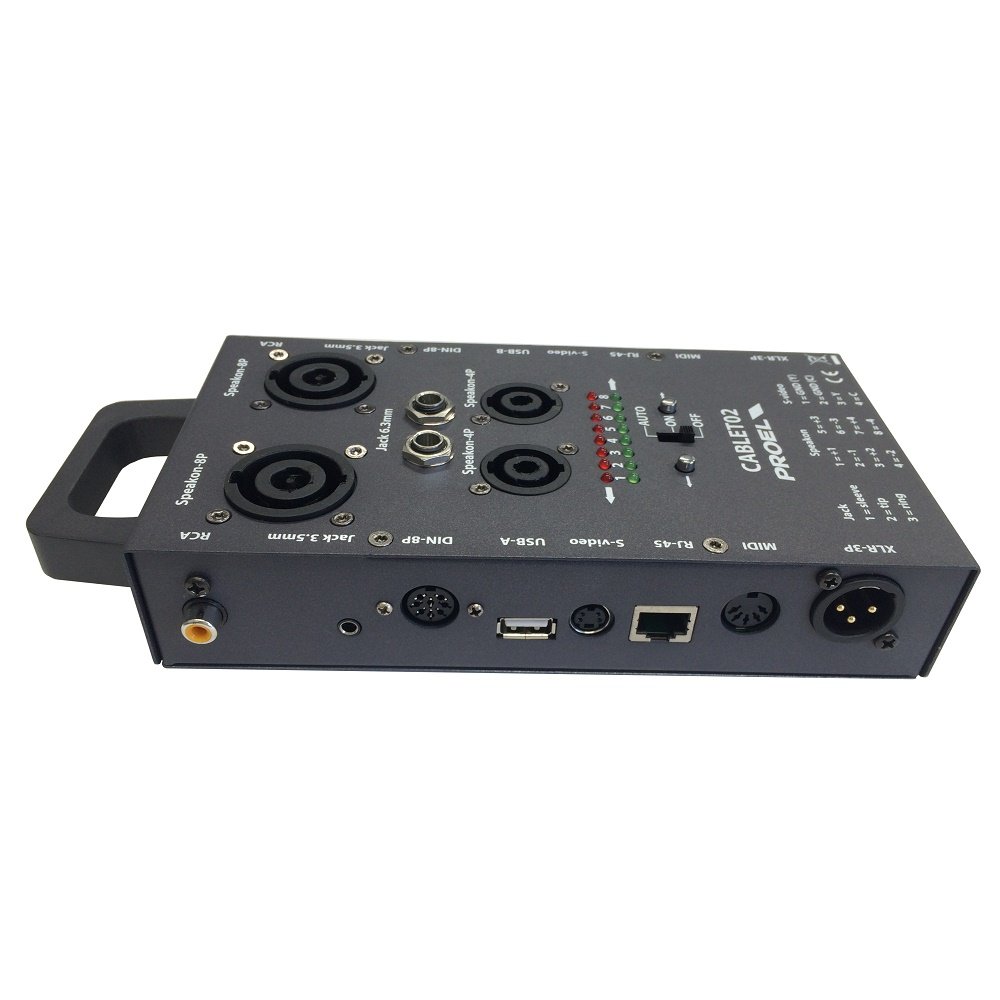

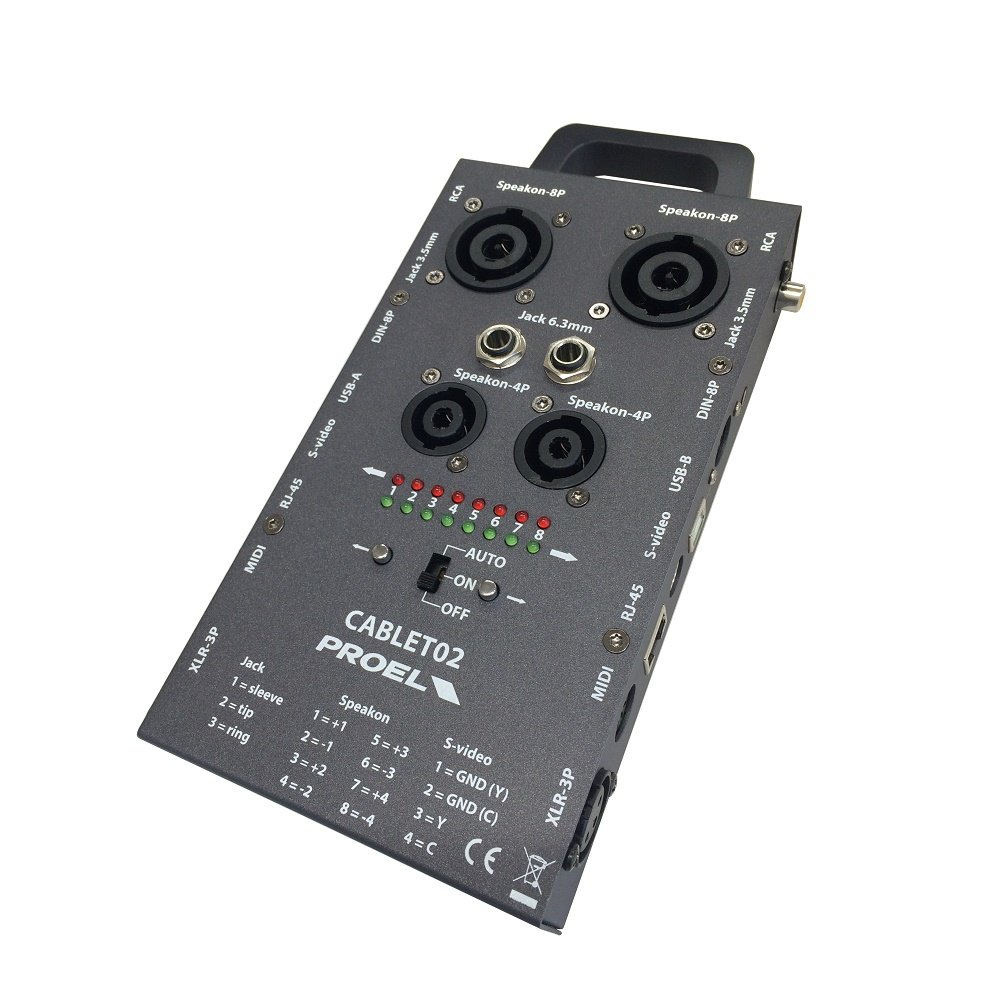

向かって左側のコネクター群が フロントパネル上の「赤色LED」です。
同様に 向かって右側のコネクター群が フロントパネルの「緑色LED」です。
電源スライドスイッチを一つ動かし「ON」の位置にすると スライドスイッチの左右にあるプッシュボタンに従い、左側(赤色LED)の1番から8番、あるいはその逆の順番でチェックを開始します。
「AUTO」ポジションは、左側(赤色LED)1番から8番まで順にチェックを開始します。
向かって左側のコネクターに接続されている1番ピンが 左側のコネクターの何番に接続されているかを表示します。
例えば、XLRのオスメス ストレート結線のケーブルであれば、
上下のLED 赤、緑の1、2、3 がそれぞれ対応して点灯します。
途中で結線がクロスしている場合は、その回線の表示の際に入れ替わり点灯します。
[対応するコネクター]
○3.5mmΦ STEREO/MONO ミニプラグ
○6.3mmΦ STEREO/MONO フォーンプラグ
○3ピン XLR プラグ(オス/メス)
○RCAプラグ
○4ピン SPEAKON
○8ピン SPEAKON
○RJ45 LAN
○8ピン DIN
○MIDI
○USB TypeAとTypeB
○S-Video
*製品の化粧箱には バナナプラグ、XLR5ピン搭載の記載がありますが 当モデルには搭載していません。予めご了承ください。
[在庫限りの商品です]
| 外観寸法 | 235mm×110mm×40mm(概算) |
|---|---|
| 質量 | 840g |
| 奥行（胴体部分） | 約420 mm |
| 電源 | 単三乾電池×2個(別売) |
| POS | 8032496303206 |
